[3.4.2.6] UL Heizung + Heisswasser ganzjährig



Produktname: Mondscheinenergie Wasserkraft


Anwendungsregelungen:
  - Dieser Tarif ist nur für fix angeschlossene Verbraucher.
  - Die Versorgung der Verbraucher wird von der Energie AG
    zu festgelegten Zeiten unterbrochen.
  - Die Verbraucher müssen ein dem Verwendungszweck
    entsprechendes Speichervermögen aufweisen.
  - Die Lieferung elektrischer Energie ist auf Tageszeiten
    schwacher Leistungsinanspruchnahme (Schwachlastzeiten)
    beschränkt und beträgt bei jahresdurchgängiger Versorgung
    mindestens 8 Stunden Stunden.
  - Anwendung nur für
      - Speicherheizgeräte

Ausführungshinweise:
  - Kombinierte Anwendung (gemeinsam gemessen)
    mit dem Zusatztarif "Heisswasser ganzjährig"
    ist möglich.
  - Bei Speicheröfen mit einer Gesamtleistung über 7 kW
    ist eine automatische Aufladesteuerung
    (Rückwärtssteuerung) erforderlich.
  - Dezentrale Speicheröfen einer Anlage dürfen nur über
    ein, bei Leistungen über 20 kW über mehrere Tarifschütze
    (Fernschalter) angeschlossen werden.
  - Bei Mehrfamilienhäusern ist der Gesamtanschlusswert der
    Speicherheizgeräte maßgebend. In der Regel wird in diesen
    Fällen eine zentrale Aufladesteuerung mit mehreren
    Gruppensteuergeräten installiert.

Freigabezeit:
  - Speicherheizung von 22.00 bis 06.00 Uhr, ganzjährig


Tarifvarianten:
  - Einfachtarif-Zählung
  - Doppeltarif-Zählung

Produktpreis













Speicherheizung

Mondscheinenergie Wasserkraft

 UL für Speicherheizung und HW-Speicher bis 3~/ bis 40 (50)A
Netzsystem TN-S
Schutzmaßnahme Nullung mit Zusatzschutz
Maximaler Nenstrombedarf 3~ bis 40 (50) A
Messeinrichtungen 10(60)A-Zähler
Verdrahtung Nachzählerhauptsicherungs-System mit Zählersteckleiste
Zählerschleife 10 mm² Cu
Bemerkungen

* Sicherung plombierbar, von Leiter L3

** Überstromschutz für HW-Speicher wenn nötig

*** 30 mA FI wenn Gerät im Badezimmer

Bei einem Nennstrombedarf von 50 A ist die Zählerschleife in 25 mm² Cu auszuführen sowie eine Zählerklemmleiste (anstatt Zählersteckleiste) zu verwenden.

Schaltdraht HT/NT=grau

Schaltdraht Aufladeautomatik=violett

Schaltdraht NSP-Hzg=orange

Schaltdraht HW-Speicher=braun

Die dargestellte Ausführung ist zusätzlich zum allenfalls vorhanden Basistarifausführungen herzustellen.




Unterbrechbare Lieferung für Speicherheizung und Heißwasserspreicher (Mondseinenergie Wasserkraft) mit Aufladesteuerung











Speicherheizung

Mondscheinenergie Wasserkraft

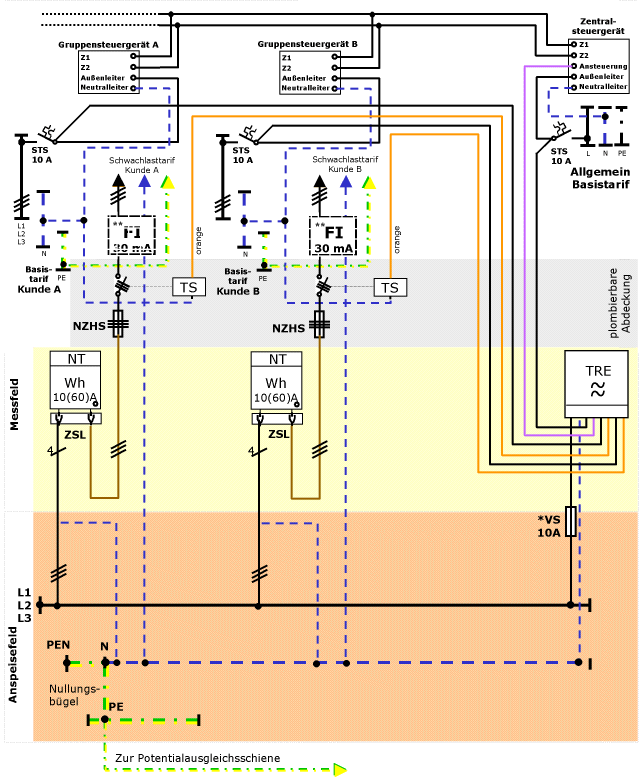

UL für mehrere Kundenanlagen mit Speicherheizung
NetzsystemTN-S
SchutzmaßnahmeNullung mit Zusatzschutz
Maximaler Nenstrombedarf3~ bis 40 (50) A
Messeinrichtungen10(60)A-Zähler
VerdrahtungNachzählerhauptsicherungs-System mit Zählersteckleiste
Zählerschleife10 mm² Cu
Bemerkungen

* Sicherun plombierbar, von Leiter L3

** 30 mA FI wenn Gerät im Badezimmer

Bei einem Nennstrombedarf von 50 A ist die Zählerschleife in 25 mm² Cu auszuführen sowie eine Zählerklemmleiste (anstatt Zählersteckleiste) zu verwenden.

Die dargestellte Ausführung ist zusätzlich zum allenfalls vorhanden Basistarifausführungen herzustellen.




Unterbrechbare Lieferung für Speicherheizung (Monseinenergie Wasserkraft) für mehrere Kundenanlagen mit Auflade- und Gruppensteuerungsteuerung
