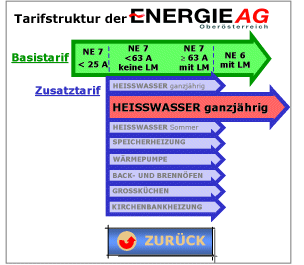

[3.4.2.4] UL Heisswasser ganzjährig



Produktname: Mondscheinenergie Wasserkraft


Anwendungsregelungen:
  - Dieser Tarif ist nur für fix angeschlossene Verbraucher.
  - Die Versorgung der Verbraucher wird von der Energie AG
    zu festgelegten Zeiten unterbrochen.
  - Die Verbraucher müssen ein dem Verwendungszweck
    entsprechendes Speichervermögen aufweisen.
  - Die Lieferung elektrischer Energie ist auf Tageszeiten
    schwacher Leistungsinanspruchnahme (Schwachlastzeiten)
    beschränkt und beträgt bei jahresdurchgängiger Versorgung
    mindestens 4 Stunden Stunden.
  - Anwendung nur für
      - Warmwasserbereitung
      - Futterdämpfer
  - Kombinierte Anwendung (gemeinsam gemessen)
    mit dem Zusatztarif "Speicherheizung"
    ist möglich.

Freigabezeiten:
  - Warmwasserbereiter von 22.00 bis 06.00 Uhr, ganzjährig
  - Futterdämpfer      von 23.15 bis 07.15 Uhr, ganzjährig

Tarifvarianten:
  - Einfachtarif-Zählung
  - Doppeltarif-Zählung

Produktpreis


Unterbrechbare Lieferung für Heißwasserspeicher  (Mondseinenergie Wasserkraft) Tarifschaltung 10

 UL für HW-Speicher mit HT/NT-Umschaltrelais 1~/ bis 16 A
Netzsystem TN-S
Schutzmaßnahme Nullung mit Zusatzschutz
Maximaler Nenstrombedarf 1~ bis 16 A
Messeinrichtungen 10(40)A-Zähler
Verdrahtung Nachzählerhauptsicherungs-System mit Zählersteckleiste
Zählerschleife 10 mm² Cu
Bemerkungen

* Sicherung plombierbar, von Leiter L3

** Schaltdraht So/Wi = grau

Die dargestellte Ausführung ist zusätzlich zum allenfalls vorhanden Basistarifausführungen herzustellen.


Ausführungshinweise

Der FI-Schalter für den HW-Speicher ist nur dann zwingend erforderlich, wenn sich der HW-Wpeicher im Badezimmer befindet. Dieser FI-Schalter dient jedoch auch zur Freischaltung (beide Versorgungsseiten) des HW-Speichers.

Wird kein FI-Schalter für den HW-Speicher vorgesehen so ist als Leitungsschutz für die Umschalteinrichtung ein 2-polig-auslösender LS (HT/NT) zu verwenden.

Steuerleitungen sind im Querschnitt 1,5 mm² Cu auszuführen.

Der Anschluss der Vorsicherung für den TRE (Klemmblock bis Vorsicherung) ist an Leiter L3 vorzunehmen.

Die Leitung der Vorsicherung ist kurzschlusssicher zu verlegen oser im Querschnitt 10 mm² Cu auszuführen.

Die Vorsicherung (VS) ist mit einem Nennstrom von 10 A zu Wählen.

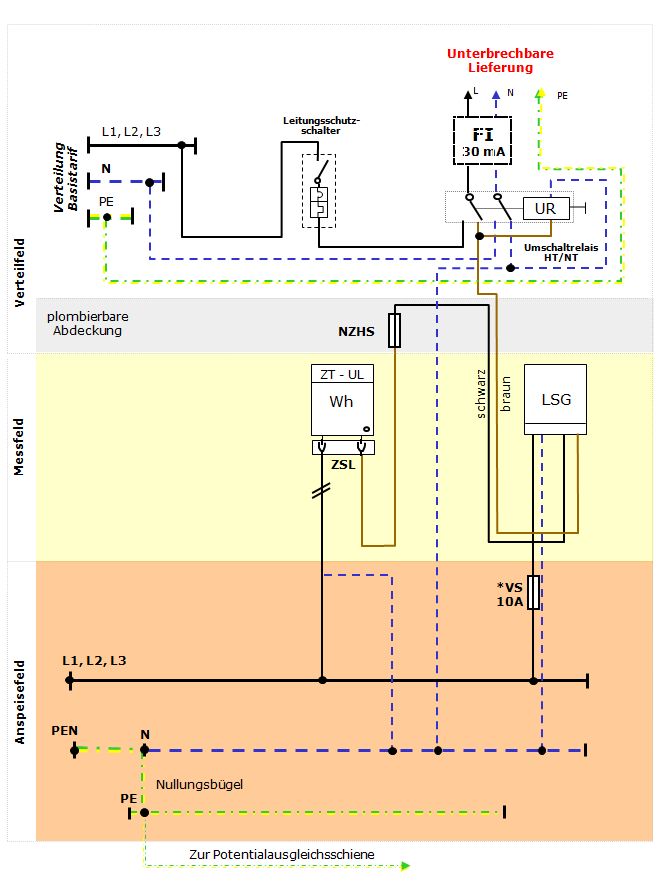

Unterbrechbare Lieferung für Heißwasserspeicher  (Monseinenergie Wasserkraft) mit Umschaltrelais (HT/NT-Zählung, 1~/16A)
